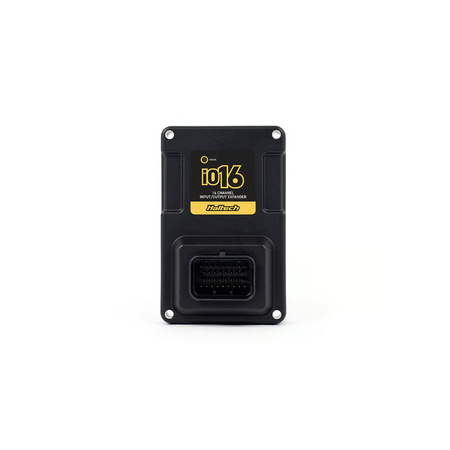

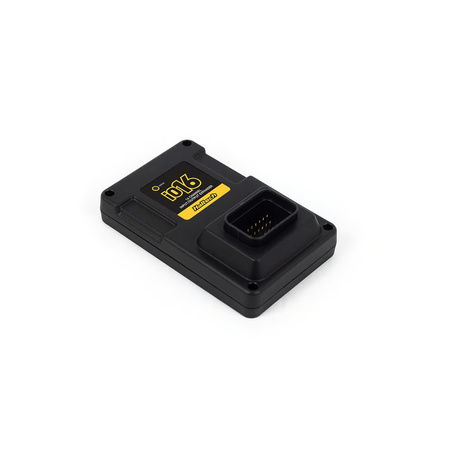

Haltech Nexus IO16 Input/Output Expander – 16 kanałów

Haltech Nexus IO16 Input/Output Expander – 16 kanałów

Kompatybilność

Przeznaczony do współpracy z ECU/VCU/Dash serii Nexus oraz ECU serii Elite. Niewspółpracuje z ECU serii Platinum.

Zawartość zestawu

• Moduł IO16 Expander
• Elementy montażowe
• Instrukcja szybkiego startu

Rozszerzona funkcjonalność ECU

Haltech Nexus IO16 to urządzenie CAN, które umożliwia rozbudowę sterowników Haltech Nexus lub Elite o 16 w pełni konfigurowalnych kanałów wejść i wyjść, dostępnych poprzez system Haltech CAN.

Wejścia

• 6 x wejść analogowych (AVI) – zakres odczytu 0–5 V
• Możliwość wyboru rezystora podciągającego 1 kΩ do 5 V
• 4 x zsynchronizowane wejścia impulsowe (SPI) – Reluctor/Digital, zakres 0–5 V
• Opcja wyboru rezystora podciągającego 1 kΩ do 5 V

Wyjścia

• 6 x wyjść typu Half Bridge Output (HBO) – prąd 8 A (sink/source)
• Praca w zakresie 0–100% wypełnienia sygnału
• Częstotliwość przełączania 2,2 kHz
• Nieodpowiednie do zastosowania w przepustnicach DBW
• Wymóg zasilania z użyciem pinów zasilania stałego oraz pinów masy zasilania

Dodatkowe złącza

• 3 x wyjścia 5 V (zasilanie czujników)
• 4 x masa czujników
• Dowolne wyjście 5 V i masa czujnika mogą być parowane podczas okablowania
