Haltech Nexus IO16 Input/Output Expander – moduł rozszerzeń z zestawem wtyczki i pinów

Haltech Nexus IO16 Input/Output Expander – moduł rozszerzeń z zestawem wtyczki i pinów

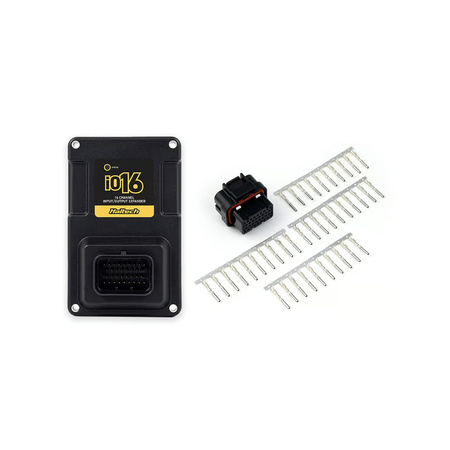

Zawartość zestawu

• Moduł IO16
• Zestaw wtyczki i pinów kompatybilny z produktami Haltech Nexus korzystającymi z 34-pinowego złącza Key 2

Rozszerzona funkcjonalność ECU

Haltech Nexus IO16 to moduł CAN, który pozwala na rozbudowę sterowników Haltech Nexus lub Elite o 16 w pełni konfigurowalnych kanałów wejść i wyjść. Dostęp do wszystkich kanałów jest możliwy przez system Haltech CAN.

Wejścia

• 6 x wejść analogowych (AVI) – zakres odczytu 0–5 V
• Możliwość wyboru rezystora podciągającego 1 kΩ do 5 V
• 4 x zsynchronizowane wejścia impulsowe (SPI) – Reluctor/Digital, zakres 0–5 V
• Opcja wyboru rezystora podciągającego 1 kΩ do 5 V

Wyjścia

• 6 x wyjść typu Half Bridge Output (HBO) – prąd 8 A (sink/source)
• Praca w zakresie 0–100% wypełnienia sygnału
• Częstotliwość przełączania 2,2 kHz
• Nieodpowiednie do zastosowania w przepustnicach DBW
• Wymóg zasilania z użyciem pinów zasilania stałego oraz pinów masy zasilania

Dodatkowe złącza

• 3 x wyjścia 5 V (zasilanie czujników)
• 4 x masa czujników
• Dowolne wyjście 5 V i masa czujnika mogą być parowane podczas okablowania
