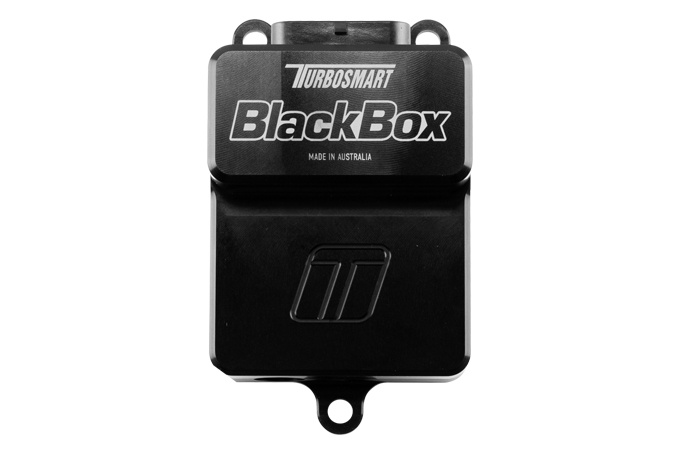

BlackBox firmy Turbosmart to dedykowany elektroniczny kontroler zaworu upustowego, który może być używany we współpracy z wieloma ECU fabrycznymi, wtórnymi i do sportów motorowych. BlackBox zapewnia ochronę przed aktualnymi wymaganiami i przekształcanie zarówno podstawowych, jak i bardziej zaawansowanych strategii kontroli doładowania na pozycję bramki i może być stosowany w pojedynczych lub podwójnych elektronicznych systemach zaworów upustowych w celu uzyskania najwyższej kontroli doładowania.
BlackBox to dwukanałowy, wysokoprądowy sterownik mostka H do użytku z gamą elektronicznych zewnętrznych zaworów upustowych Turbosmart, w tym StraightGate50, a także naszymi elektronicznymi bramkami grzybkowymi, w tym; Elektroniczne zawory upustowe CompGate40, HyperGate45, ProGate50 i PowerGate60. BlackBox jest zdolny do wielu strategii i akceptuje wejścia PWM (Pulse Width Modulation), tak jak są one używane w tradycyjnych elektrozaworach sterujących doładowaniem, celu pozycji 0-5 V, celu pozycji CAN i obejścia magistrali CAN dla bardziej zaawansowanych ECU, w których strategia sterowania może być opracowana natywnie.
Blackbox zapewnia automatyczną kalibrację elektronicznych zewnętrznych zaworów upustowych poprzez pełne przemiatanie i zawiera funkcje bezpieczeństwa przed przekroczeniem temperatury za pomocą wejść czujnika temperatury. BlackBox jest wstępnie skonfigurowany z danymi kalibracyjnymi przepływu w funkcji podnoszenia wszystkich elektronicznie uruchamianych zaworów upustowych firmy Turbosmart, co zapewnia prostą konfigurację i dokładną kontrolę doładowania. Ustawienia można regulować za pomocą prostego połączenia USB i aplikacji komputerowej, a nieograniczone strategie sterowania można zaimplementować za pomocą systemu obejścia opartego na CAN, w którym strategia jest ograniczona tylko możliwościami ECU.
Cechy
Dwukanałowe wysokoprądowe wyjścia mostka H
2 x wejścia położenia zaworu upustowego (
0-5 V) 2 x wejścia temperatury zaworu upustowego (0-5 V) 2
x wejścia częstotliwości (zaawansowany enkoder położenia zaworu upustowego)
Wejście docelowe PWM
Analogowe 0-5 V Pozycja docelowa Pozycja docelowa
Docelowe zapotrzebowanie na pozycję magistrali
CAN Cel obszaru zaworu magistrali
CAN Programowalna opcja trybu PID
Fabrycznie załadowana kalibracja PID dla wszystkich Turbosmart eGates
Wewnętrzne zabezpieczenie
nadprądoweWewnętrzna ochrona
przed przegrzaniem Automatyczna kalibracja
pozycji Obudowa
z anodyzowanego aluminium 34-pinowe złącze Superseal \
Wiecej info:
Przypis 1:
Przypis 2: Fitment Requires Possible Fabrication and Qualified Calibration
Przypis 3:
Pozycja montażowa:
