Zestaw Ecumaster RF z odbiornik RF

Zestaw Ecumaster RF z odbiornik RF

Zestaw umożliwiający bezprzewodową łączność między panelem kierownicy RF a magistralą CAN (Controller Area Network), głównego systemu komunikacji pojazdu. W zestawie dołączone są niezbędne złącza wraz z terminalami do odbiornika, antena do odbiornika, odbiornik RF, nadajnik (płytka PCB) oraz bateria do zasilania nadajnika.

Odbiornik RF

Odbiornik RF przetwarza sygnał odebrany z panelu RF kierownicy i przesyła go za pośrednictwem magistrali CAN (Controller Area Network), głównego systemu komunikacji pojazdu. Dodatkowo, odbiornik RF zawiera trzy diody LED wskaźnika stanu, zapewniając wizualną informację zwrotną na temat krytycznych parametrów systemu.

Zielona dioda LED:  Świeci, wskazując, że odbiornik RF jest zasilany. Jeśli zasilanie jest prawidłowe, dioda powinna świecić światłem ciągłym.
Czerwona dioda LED:  Miga, wskazując niski poziom naładowania baterii panelu kierownicy RF (około 20%). Należy jak najszybciej wymienić baterię.
Niebieska dioda LED:  Miga za każdym razem, gdy panel pomyślnie przesyła dane do odbiornika RF. Oznacza to aktywną komunikację.

Wymiary

Specyfikacja odbiornika

Zakres temperatur: AECQ GRADE3 (-40°C do +85°C)
Napięcie robocze: 6-22 V, odporność na stany nieustalone zgodnie z ISO 7637 CAN CAN 2.0 A/B - 125, 250, 500, 1000 kbps
Wymiary: 68 x 50 x 20 mm
Waga: 50 g
Złącze: Deutsch DTM04-4P (zacisk w zestawie)
Długość kabla: 20 cm
Mechanizm montażowy: 2 x śruby M3
Liczba obsługiwanych paneli kierownicy RF: Do 8

Bateria

Bateria CR2450 przetestowana pod kątem trwałości, wykazuje efektywne zużycie energii, wytrzymując ponad 1,5 miliona naciśnięć przycisku w temperaturze pokojowej. Poziom naładowania baterii jest przesyłany przez magistralę CAN, zapewniając informacje w czasie rzeczywistym.

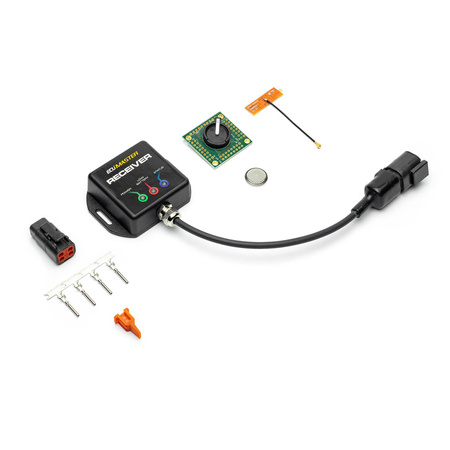

Zestaw zawiera:
-Nadajnik (płytka PCB)
-Bateria do zasilania nadajnika
-Antena do odbiornika
-Odbiornik (RF Reciver)
-Złącze wraz z terminalami do odbiornika
