Kamera Termowizyjna ECUMASTER
Kamera Termowizyjna Ecumaster
Kamery termowizyjne dostarczają precyzyjne oraz bezdotykowe odczyty temperatury w czasie rzeczywistym. Zmierzone dane są przesyłane przez magistralę CAN BUS i mogą być rejestrowane i wyświetlane przez inne urządzenia (np. ADU). Czujniki z możliwością konfiguracji przez użytkownika wykonują precyzyjny odczyt (błąd mniejszy niż 3°C) w maksymalnie 16 punktach na oponę w zakresie od 0° do 255°C (czujnik temperatury opon) lub do 950°C (wersja z tarczą hamulcową). Wszystkie dane są przesyłane z częstotliwością do 50 Hz przez elastyczny konfigurowalny przez użytkownika strumień CAN, co pozwala czujnikom łączyć się z dowolnym systemem danych. Warto wspomnieć, że w pełni dostępna konfiguracja strumienia CAN umożliwia korzystanie z wielu czujników w jednym samochodzie bez ryzyka kolizji identyfikatorów komunikatów.
TECHNOLOGIA

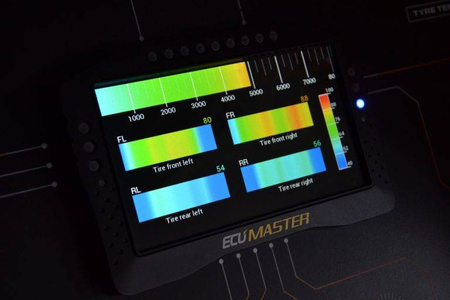

Kamera termowizyjna do opon ECUMaster CAN na podczerwień to cenny dodatkiem do każdego samochodu wyścigowego. Każda kamera dostarcza odczyty temperatury dla 16 punktów na całej oponie i przesyła te informacje przez magistralę CAN. Wyświetlacz na desce rozdzielczej ADU może wyświetlać model termiczny opony w czasie rzeczywistym, pokazując gradient temperatury w poprzek opony.
SPECYFIKACJA:
>OGÓLNE:
Napięcie robocze zasilania:
- 6-22V, odporność na przepięcia zgodnie z ISO 7637
Zabezpieczenie przed odwrotną polaryzacją:
- Tak, wewnętrzne do 16 V
Wodoodporność:
- IP67, wykonane na zamówienie
aluminium obrabiane przez maszyne CNC

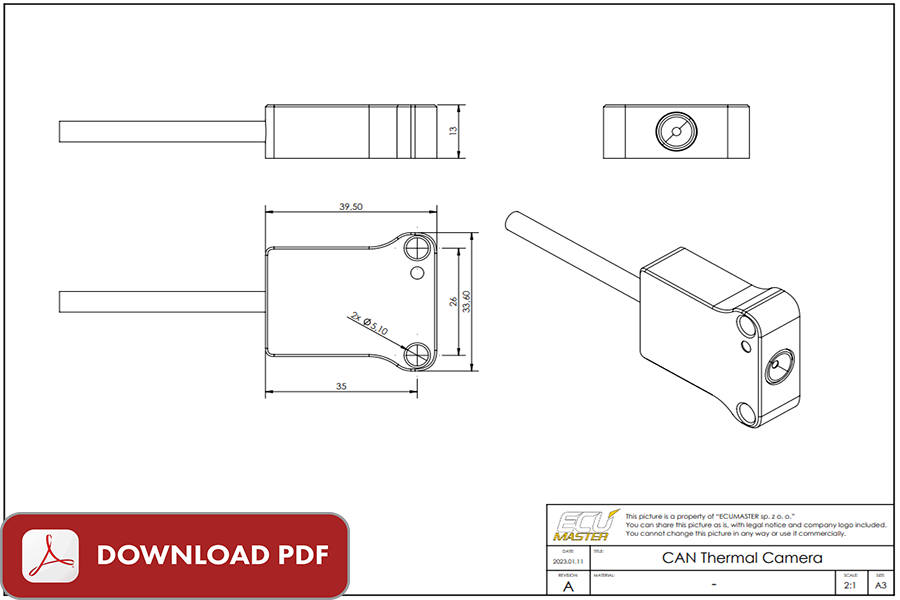

Rozmiar i waga:
- 40x34x13mm 46g
Złącze:
- Deutsch DTM04-4P
Szybkość transmisji magistrali CAN:
- 1 Mb/s
- 500 kb/s
- 250 kb/s
- 125 kb/s
Komunikacja z komputerem:
USB to CAN (ECUMASTER USBtoCAN, PEAK, Kvaser)
>TEMPERATURA
Ilość punktów pomiarowych:
- 16
Zakres temperatur:
- 0 – 255°C
Pole widzenia:
- 125° x 25° (poziomo x pionowo)
