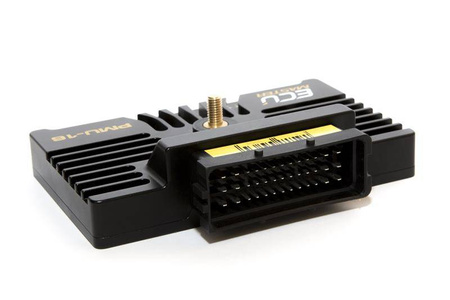

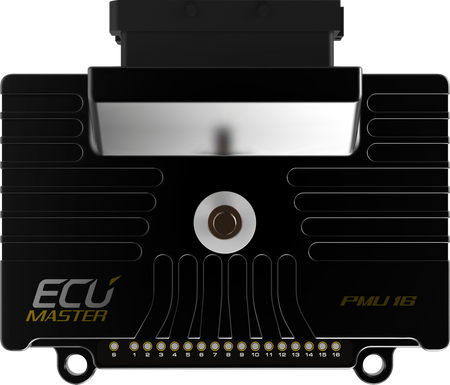

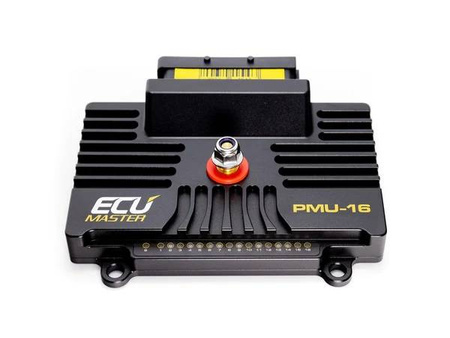

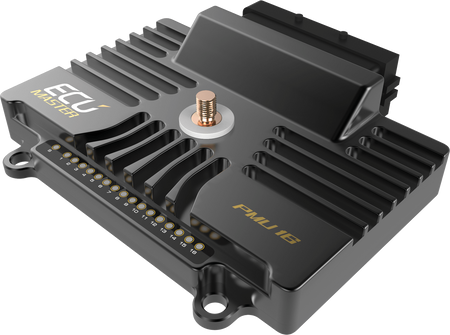

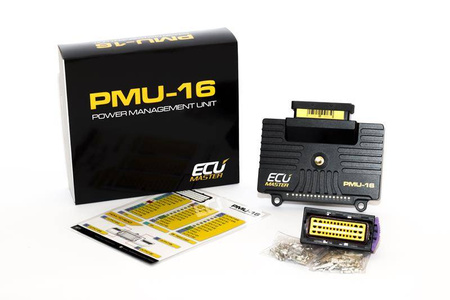

ECUMASTER PMU 16-DL

ECUMASTER PMU 16 DL (wbudowany DataLogger)

Współpracuje m.in. z: Ecumaster EMU, EMU Black, Ecumaster Keypad, Motec, Pectel itp.
Moduł dystrybucji zasilania Ecumaster PMU (Power Management Unit) to urządzenie które całkowicie eliminuje skrzynkę bezpieczników i przekaźników w instalacji samochodowej. Moduł jest w pełni programowalny i posiada szereg strategi takich jak sekwencyjne włączanie i wyłączanie urządzeń, restart urządzeń w przypadku awarii lub przepięcia, kolejne wyłączanie ich w przypadku spadku napięcia w określonej kolejności oraz diody sygnalizujące status pracy poszczególnych wyjść. PMU znacząco uproszcza wiązkę samochodu, obniża wagę całej instalacji i zabezpiecza samochód przed drogimi awariami.

TECHNOLOGIA

PMU jest montowane zgodnie ze standardami IPC-S-815A, aby zapewnić niezawodność produktu. Urządzenie produkowane jest na zautomatyzowanej linii montażowej z kontrolą optyczną i automatycznym testowaniem (w tym wypalaniem). Materiał i konstrukcja PCB, specjalna powłoka powierzchniowa i obudowa IP60 zapewniają niezawodność nawet w najtrudniejszych warunkach. Starannie dobrane komponenty pozwalają na ciągłą i niezawodną pracę w bardzo szerokim zakresie temperatur (AECQ-100 GRADE 1 (-40 do +125˚C).

FUNKCJONALNOŚĆ

Dodatkową zaletą systemu PMU jest możliwość zdefiniowania logiki sterowania wyjściami. Odbywa się to za pomocą danych z analogowych kanałów wejściowych lub danych z magistrali CAN, a dla każdego kanału można zdefiniować operacje matematyczne. PMU jest również wyposażone we wskaźniki LED pokazujące stan każdego wyjścia. Dzięki zastosowaniu manipulatorów magistrali CAN lub przełączników na kierownicy całe okablowanie jest znacznie uproszczone i lżejsze. Dwie unikalne funkcje to wbudowany akcelerometr i żyroskop do logowania oraz „przełącznik bezwładnościowy” w razie wypadku.

SPECYFIKACJA:

Główne:

- Zasięg temperatury od -40 do +125˚C

- Wodoodporność: IP60

- 32 bitowy procesor

- akcelerometr

- żyroskop

- Detektor uderzenia

- Zegar

- Datalogger

Wyjścia:

- 10 x 25A

- 6 x 15A

- Maksymalny prąd wyjściowy 150A

- Ochrona przed przepięciami oraz przegrzaniem.

Wejście:

- 16 x przełączane

2x na klawiature Ecumaster (4, 6, 8, 12)

Komunikacja:

- 2 x CAN - w tym diagnostyka, pobór prądu, napięcie wejścia, błędy.

DataLogger:

- Pamięc 256 Mb

- Prędkość zróżnicowana, zdefiniowana przez kanał ( max 500hz)

Waga: 345g

Pozostałe:

- Wbudowane akcelerometry z funkcją wyłączenia zasilania podczas wypadku.

- Diody sygnalizujące status pracy wyjść.

- 256MB pamięci (prędkość logowania do 500hz)

Wtyczka:

- 1 x 39 ping

- 1 x M6 stud
