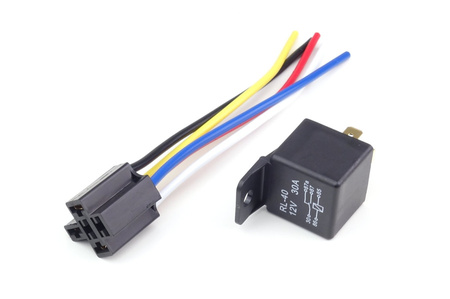

Przekaźnik uniwersalny 12V 30A IRP

Przekaźnik zwierno-rozwierny o szerokim zastosowaniu:

• Automatyczne włączanie/wyłączanie świateł mijania, dziennych itp.
• Blokada zapłonu (we współpracy z zamkiem centralnym)
• Autoalarm
• Instalacje gazowe

Specyfikacja techniczna:

Przekaźnik:

• Maksymalny prąd pracy: 30A
• Napięcie: 12V
• Ilość PIN: 5

Gniazdo posiada 5 pinów z przewodami - każdy w innym kolorze

• Długość przewodów 10 cm
• Grubość przewodów prądowych 2,5 mm
• Grubość przewodów zasilających cewkę przekaźnika 0,5 mm

Instrukcja podłączenia:

PIN nr 30 należy podłączyć do plus (+) stacyjki

PIN nr 85 należy podłączyć do masy (-)

PIN nr 86 należy podłączyć do plus (+) postojówek

PIN nr 87 nie jest podłączany - najlepiej zaizolować

PIN nr 87a należy podłączyć do plus (+)świateł do jazdy dziennej
