Nord Performance (właściciel marki MTS Technik) to firma inżynieryjno-produkcyjna wyspecjalizowana w dostarczaniu elementów układów zawieszeń i amortyzacji.
Stawiają na jasne i proste filary biznesowe, a ich celem jest znaleźć się w gronie trzech największych producentów sportowych zawieszeń na świecie i dostarczać Klientom niezawodny produkt przewyższający ich oczekiwania zapewniając wyjątkowe doznania w obsłudze Klienta.

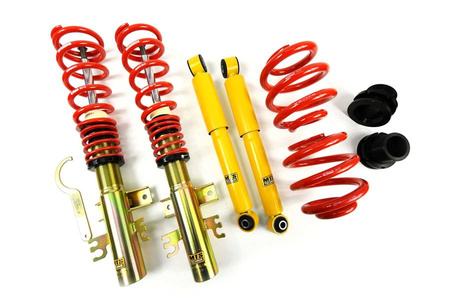

Zawieszenie gwintowane MTS Technik Street Volkswagen Transporter T6
Zawieszenie z serii Street to domyślna konfiguracja inżynierów MTS Technik, gwarantuje szeroki zakres obniżenia i balans pomiędzy komfortem a sztywnością.
Silnik: 2.0 TSI / 2.0 TSI 4motion / 2.0TDI / 2.0TDI 4motion
Rok produkcji: 04/15 -
Dodatkowe informacje:
Obniżenie przód: 30 - 70 mm
Obniżenie tył: 30 - 60 mm
Max. obciążenia osi przedniej: 1710 kg
Max. obciążenia osi tylnej: 1720 kg
Numer katalogowy: MTSGWVW35
Numer katalogowy (stary): 61590015
Certyfikat: TÜV
Uwagi:
3 - Przednia i tylna oś z regulacją wysokości (nagwintowane kolumny amortyzatorów przednich, na osi tylnej regulacja wysokości na sprężynach + amortyzatory).
21 - W przypadku seryjnego zawieszenia sportowego wartość obniżenia podawana w niniejszym katalogu zmniejsza się o wartość seryjnego obniżenia.
24 - Podczas montażu zawieszenia należy skontrolować odległość felgi/opony od kolumny amortyzatora. Minimalny dozwolony odstęp to 5mm (0,2 inch). W innym przypadku, zastosować certyfikowane dystanse.
35 - Regulacja na tylnej osi montowana u góry.
46 - Modelle mit kreisförmiger Achsschenkelbefestigung.
| Volkswagen: | Transporter T6 |
