Spyruoklių derinimo rinkinys turbinos aktuatoriams

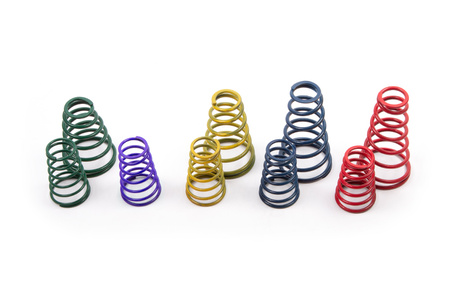

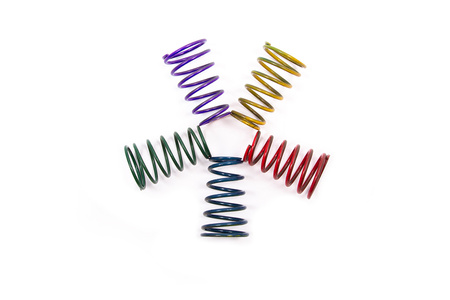

Dabar galite tiksliai sureguliuoti savo turbinos aktuatorių pagal variklio poreikius naudodami šį pilną reguliavimo rinkinį. Jūsų aktuatoriaus reguliavimo rinkinyje rasite keturias arba penkias spyruokles (priklausomai nuo jūsų aktuatoriaus) ir atitinkamą spyruoklės laikiklį. Stipriausia spyruoklė yra raudona, po jos seka mėlyna, geltona ir galiausiai žalia , kuri yra silpniausia.
Prašome pasirinkti aukščiau esančiose parinktyse, ar jums reikia šio rinkinio 048 ar 049 aktuatoriui. 048 aktuatoriai yra tie su dideliu korpusu, 049 aktuatoriai yra tie su standartinio dydžio korpusu.
Pistoniniai 049 aktuatoriai ir membraniniai 049 aktuatoriai naudoja tas pačias spyruokles.
Spyruoklių spalvų kodai ir jų darbiniai slėgiai pateikti žemiau.
T2 049 (Mažo dydžio) aktuatoriaus spyruoklės (tiek stūmoklinio, tiek membraninio tipo 049):
Žalia – darbinis slėgis 10 psi (0,7 bar) - įsukimo/atidarymo slėgis 5 psi (0,35 bar)
Violetinė - darbinis slėgis 13 psi (0,9 bar) - įsukimo/atidarymo slėgis 7 psi (0,5 bar)
Geltona – darbinis slėgis 15 psi (1,0 bar) - įsukimo/darbinis slėgis 9 psi (0,6 bar)
Mėlyna – darbinis slėgis 18 psi (1,2 bar) - įsukimo/darbinis slėgis 14 psi (0,95 bar)
Raudona – darbinis slėgis 20 psi (1,4 bar) - įsukimo/darbinis slėgis 17 psi (1,1 bar)
T3 048 (Didelio dydžio) aktuatoriaus spyruoklės:
Žalia - 10 psi (0,7 bar)
Geltona - 12,5 psi (0,9 bar)
Mėlyna - 17 psi (1,2 bar)
Raudona - 18 psi (1,3 bar)
Paprastai mūsų aktuatoriai, jei nėra pageidaujama kitaip, tiekiami su spyruokle, kurios įtempimas atitinka gamintojo originalios sklendės įtempimą. Tačiau, kadangi daugelis savininkų atlieka modifikacijas, kai kurie gali norėti perreguliuoti aktuatoriaus charakteristikas pagal konkrečią paskirtį.
Pastaba: Rimta arba mirtina žala varikliui ir susijusiems komponentams gali atsirasti, jei šis produktas bus netinkamai priderintas prie konkretaus variklio reikalavimų. Nei Forge Motorsport, nei joks įgaliotasis platintojas neprisiima atsakomybės už bet kokius neigiamus padarinius, atsiradusius įdiegus šį produktą.
Šie rinkiniai NETINKA mūsų dyzeliniam aktuatoriui Garrett VNT turbinoms.
Jei nesate tikri, ar šis produktas tinka jūsų paskirčiai, prašome susisiekti su mumis.
*Atkreipkite dėmesį – iliustruotų spyruoklių spalvos gali skirtis nuo to, ką gausite. Visi spyruoklių rinkiniai yra visiškai nauji, tačiau nėra dažyti. Spalva naudojama tik kaip identifikatorius*
Atkreipkite dėmesį, kad nurodytas spyruoklės slėgis pagal įvairius spalvų kodus susijęs tik su mechaniniu veikimu, taikoma ankstesniems turbokompresorinams varikliams, kurie nėra valdomi ECU/solenoidu.
Tačiau šiuolaikiniams ECU/solenoidu valdomiems varikliams nereikia, kad norimas padidinto slėgio lygis visiškai atitiktų mūsų siūlomų spyruoklių mechanines specifikacijas. Jei nesate tikri dėl tinkamos spyruoklės pritaikymo savo modeliui ir planuojamam reguliavimo lygiui, pasitarkite su kvalifikuotu tiuningo specialistu.
Mūsų T2 spyruoklių asortimentui (FMAS049):
• Raudona įsukimo/atidarymo slėgis 17 psi /1,1 bar darbinis slėgis/pilnas eigos slėgis 20 psi/1,4 bar
• Mėlyna įsukimo/atidarymo slėgis 14 psi/0,95 bar darbinis slėgis/pilnas eigos slėgis 18 psi/1,2 bar
• Geltona įsukimo/atidarymo slėgis 9 psi/0,6 bar darbinis slėgis/pilnas eigos slėgis 15 psi/1 bar
• Violetinė įsukimo/atidarymo slėgis 7 psi/0,5 bar darbinis slėgis/pilnas eigos slėgis 13 psi/0,9 bar
• Žalia įsukimo/atidarymo slėgis 5 psi/0,35 bar darbinis slėgis/pilnas eigos slėgis 10 psi/0,7 bar
