"Haltech Nexus IO16" įvesties/išvesties plėstuvas

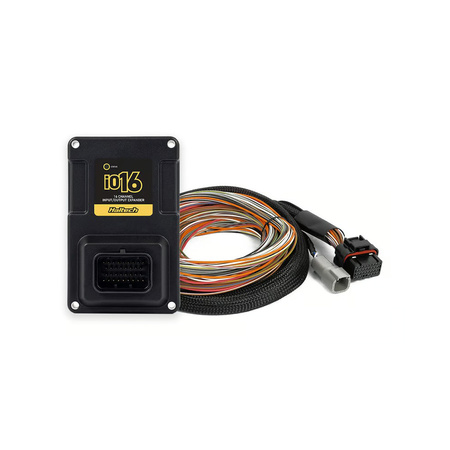

"Haltech Nexus IO16" įvesties/išvesties plėstuvas su 2,6 m universaliu laidų pluoštu

Išplėstos ECU funkcijos

Haltech Nexus IO16 yra CAN modulis, leidžiantis išplėsti Haltech Nexus arba Elite ECU 16 visiškai konfigūruojamų įvesties ir išvesties kanalų. Dėl pridedamų 2,6 m ilgio universalių laidų rinkinių montavimas yra greitas ir patogus.

Įėjimai

• 6 x analoginiai įėjimai (AVI) - rodmenų diapazonas 0-5 V
• Pasirenkamas 1 kΩ iki 5 V ištraukimo rezistorius
• 4 x sinchronizuotos impulsinės įvestys (SPI) - relinės / skaitmeninės, diapazonas 0-5 V
• Pasirenkamas ištraukimo rezistorius nuo 1 kΩ iki 5 V

Išėjimai

• 6 x pusės tiltelio išėjimai (HBO) - 8 A srovė (sink/source)
• 0-100 % darbo ciklas
• Perjungimo dažnis 2,2 kHz
• Netinka naudoti DBW droseliuose
• Reikalingas maitinimas naudojant nuolatinės srovės ir maitinimo įžeminimo kaiščius

Papildomos jungtys

• 3 x 5 V išvestys (jutiklio maitinimas)
• 4 x jutiklio įžeminimas
• Bet kurį 5 V išėjimą ir jutiklio žemę galima suporuoti jungiant
