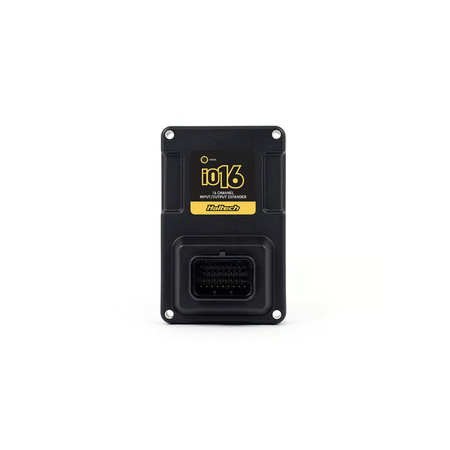

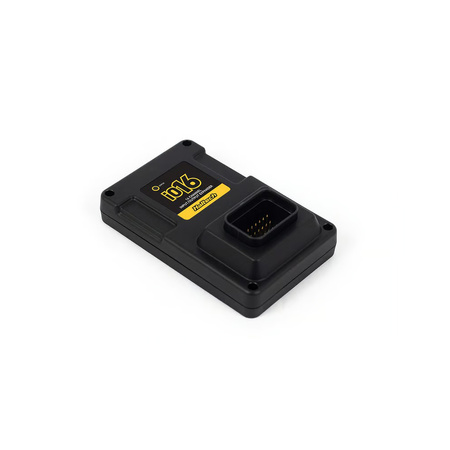

"Haltech Nexus IO16" įvesties/išvesties plėstuvas - 16 kanalų

"Haltech Nexus IO16" įvesties/išvesties plėstuvas - 16 kanalų

Suderinamumas

Skirtas naudoti su "Nexus" serijos ECU/VCU/Dash ir "Elite" serijos ECU. Nesuderinamas su Platinum serijos ECU.

Rinkinio turinys

• IO16 plėstuvo modulis
• Montavimo komponentai
• Trumpasis naudojimo vadovas

Išplėstos ECU funkcijos

"Haltech Nexus IO16" yra CAN įrenginys, leidžiantis išplėsti "Haltech Nexus" arba "Elite" ECU 16 visiškai konfigūruojamų įvesties ir išvesties kanalų, pasiekiamų per "Haltech" CAN sistemą.

Įėjimai

• 6 x analoginiai įėjimai (AVI) - rodmenų diapazonas 0-5 V
• Pasirenkamas ištraukimo rezistorius 1 kΩ iki 5 V
• 4 x sinchronizuotos impulsinės įvestys (SPI) - reliacinės / skaitmeninės, diapazonas 0-5 V
• Pasirenkamas ištraukimo rezistorius nuo 1 kΩ iki 5 V

Išėjimai

• 6 x pusės tiltelio išėjimai (HBO) - 8 A srovė (sink/source)
• 0-100 % darbo ciklas
• Perjungimo dažnis 2,2 kHz
• Netinka naudoti DBW droseliuose
• Reikalingas maitinimas naudojant nuolatinės srovės ir maitinimo įžeminimo kaiščius

Papildomos jungtys

• 3 x 5 V išvestys (jutiklio maitinimas)
• 4 x jutiklio įžeminimas
• Bet kurį 5 V išėjimą ir jutiklio žemę galima suporuoti jungiant
