RF vairo skydelis siūlo patogią ir universalią transporto priemonės valdymo sąsają. Įrengtas aštuoniais mygtukais ir keturiais sukamaisiais jungikliais, jis integruojamas su RF imtuvu. Naudodamas pažangią belaidžio radijo dažnio technologiją, skydelis perduoda duomenis per CAN magistralę, todėl automobilyje galima naudoti įvairias programas. Be to, skydelis palaiko ryšį su perjungimo mentelėmis, kad būtų išplėstos funkcijos.

Pagaminta iš lengvo anglies pluošto, užtikrinančio patvarumą ir stilių, RF vairo skydelis siūlo patogų ir belaidį būdą valdyti savo automobilio funkcijas. Jis lengvai tvirtinamas prie lenktyninių vairo, kurio atstumas tarp varžtų yra 6x70 mm, ir belaidžiu būdu jungiamas prie RF imtuvo, pašalinant nereikalingus laidus. Skydelyje yra 8 pritaikomi mygtukai ir 4 sukamieji jungikliai, todėl galite juos naudoti pageidaujamoms funkcijoms. Pridedami lipdukai padeda pažymėti kiekvieną mygtuką, kad būtų galima greitai atpažinti. Kad valdymas būtų dar didesnis, dvi specialios jungtys leidžia pridėti pavarų perjungiklius (nepridedamas).

RF vairo skydelis integruojamas su kitais CAN magistralės įrenginiais. Tai užtikrina geresnį įvairių transporto priemonės valdymo sistemos komponentų ryšį ir koordinavimą. RF vairo skydelio CR2450 baterija, išbandyta dėl patvarumo, demonstruoja efektyvų energijos suvartojimą ir kambario temperatūroje atlaiko daugiau nei 1,5 milijono mygtukų paspaudimų. Akumuliatoriaus įkrovos lygis perduodamas per CAN magistralę, teikiančią informaciją realiuoju laiku.

MATMENYS

SPECIFIKACIJA

Temperatūros diapazonas: AECQ GRADE3 (nuo -40°C iki +85°C)
Baterijos tipas: CR2450 (pridedama) Belaidis ryšys
Dažnis: radijas
Diapazonas: dažniai nuo 2360 MHz iki 2500 MHz
Numatomas baterijos veikimo laikas: 5 metai ramybės kambario temperatūroje arba 1 500 000 jungiklių
Svoris: 270 g Matmenys 200 x 130 x 40 mm
Tvirtinimo mechanizmas: 3 standartiniai vairo varžtai
Atstumas tarp vairo varžtų: 6 x 70 mm
Medžiaga: anglis, su plastikine galine plokšte
Vėlavimas: mažiau nei 20 ms
Mygtukai: 8 su pritaikomomis funkcijomis
Sukamieji jungikliai: 4 su aštuoniomis pozicijomis ir konfigūruojamomis funkcijomis
Perjungimo mentelės: 2 jungtys, pavarų perjungimo mentelės į komplektaciją neįeina
Diapazonas: (matymo linija) 100 m, esant didžiausiam galios nustatymui
Galios lygiai: 7
Galios diapazonas: nuo -20 dBm iki 4 dBm, priklausomai nuo pasirinkto galios lygio.

IMTUVO APRAŠYMAS

RF imtuvas apdoroja signalą, gautą iš RF vairo skydelio ir perduoda jį per CAN (Controller Area Network) magistralę – pagrindinę transporto priemonės ryšio sistemą. Be to, RF imtuve yra trys būsenos indikatoriaus šviesos diodai, suteikiantys vaizdinį grįžtamąjį ryšį apie svarbiausius sistemos parametrus.

Žalias šviesos diodas: šviečia, kad praneštų, kad RF imtuvas yra maitinamas. Jei maitinimas yra tinkamas, šviesos diodas turi šviesti nuolat.

Raudonas šviesos diodas: mirksi, rodydamas, kad RF vairo skydelio baterija yra išsikrovusi (apie 20 %). Baterija turi būti pakeista kuo greičiau.

Mėlynas šviesos diodas: mirksi kiekvieną kartą, kai skydelis sėkmingai perduoda duomenis į RF imtuvą. Tai reiškia aktyvų bendravimą.

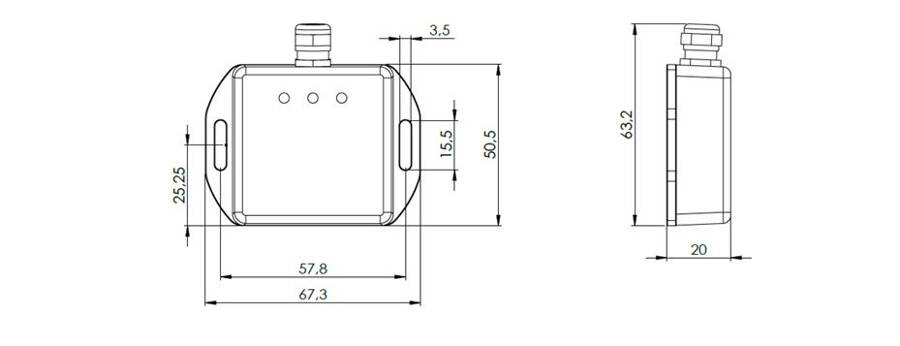

MATMENYS

IMTUVO SPECIFIKACIJOS

Temperatūros diapazonas: AECQ GRADE3 (nuo -40°C iki +85°C)
Darbinė įtampa: 6-22 V, atsparumas pereinamiesiems veiksniams pagal ISO 7637 CAN CAN 2.0 A/B - 125, 250, 500, 1000 kbps
Matmenys: 68 x 50 x 20 mm
Svoris: 50 g
Jungtis: Deutsch DTM04-4P (įtrauktas spaustukas)
Kabelio ilgis: 20 cm
Tvirtinimo mechanizmas: 2 x M3 varžtai
Palaikomų RF vairo skydelių skaičius: iki 8

Komplekte yra:

1. RF vairo skydelis
2. RF imtuvas
3. Baterija: CR2450
4. Imtuvo jungtis (Deutsch DTM04-4P) su gnybtais
5. Perjungimo mentelės jungtis (ZHR-2) su gnybtais (SZH-002T-P0.5)
6. Lipdukai lipdukai
7. Skirtingo ilgio tvirtinimo varžtai: 3x30, 3x55, 3x65mm
8. Tvirtinimo varžtai: 3xM3
