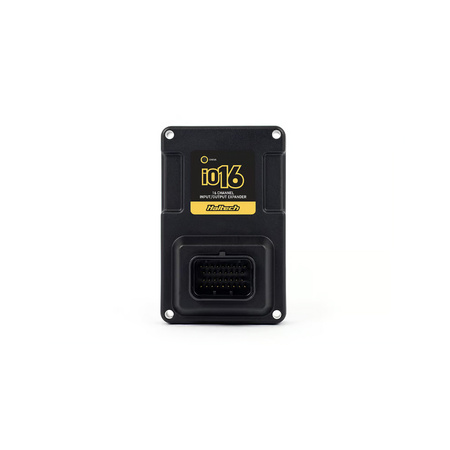

Haltech Nexus IO16 Input/Output Expander - 16 Kanäle

Haltech Nexus IO16 Input/Output Expander - 16 Kanäle

Kompatibilität

Entwickelt für die Verwendung mit Steuergeräten der Nexus-Serie/VCU/Dash und der Elite-Serie. Nicht kompatibel mit Steuergeräten der Platinum-Serie.

Inhalt des Kits

• IO16 Erweiterungsmodul
• Montagekomponenten
• Schnellstart-Anleitung

Erweiterte Steuergerätefunktionalität

Das Haltech Nexus IO16 ist ein CAN-Gerät, mit dem die Haltech Nexus- oder Elite-Steuergeräte um 16 vollständig konfigurierbare Eingangs- und Ausgangskanäle erweitert werden können, die über das Haltech-CAN-System zugänglich sind.

Eingänge

• 6 x Analogeingänge (AVI) - Messbereich 0-5 V
• Wählbarer Pull-up-Widerstand 1 kΩ bis 5 V
• 4 x synchronisierte Impulseingänge (SPI) - Reluktor/Digital, Bereich 0-5 V
• Wählbarer Pull-up-Widerstand 1 kΩ bis 5 V

Ausgänge

• 6 x Halbbrückenausgänge (HBO) - 8 A Strom (sink/source)
• 0-100% Tastverhältnis
• Schaltfrequenz 2,2 kHz
• Nicht geeignet für den Einsatz an DBW-Drosseln
• Erfordert Stromversorgung über DC- und Erdungsstifte

Zusätzliche Anschlüsse

• 3 x 5-V-Ausgänge (Sensor-Stromversorgung)
• 4 x Sensormasse
• Jeder 5-V-Ausgang und die Sensormasse können während der Verkabelung gepaart werden
