Haltech Nexus IO16 Input/Output Expander - Erweiterungsmodul mit Stecker und Pinset

Haltech Nexus IO16 Input/Output Expander - Erweiterungsmodul mit Stecker und Pinset

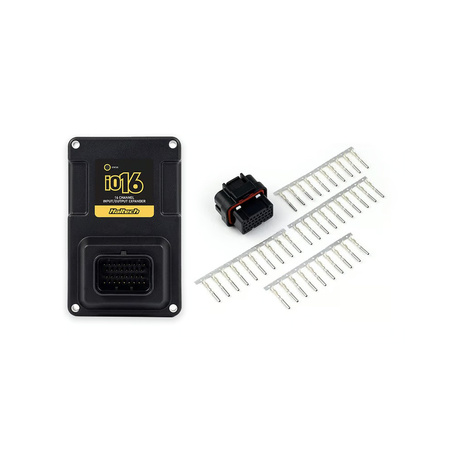

Inhalt des Sets

• IO16-Modul
• Stecker- und Pinset kompatibel mit Haltech Nexus Produkten, die den 34-poligen Key 2 Stecker verwenden

Verbesserte ECU-Funktionalität

Das Haltech Nexus IO16 ist ein CAN-Modul, das die Erweiterung von Haltech Nexus- oder Elite-Steuergeräten um 16 vollständig konfigurierbare Eingangs- und Ausgangskanäle ermöglicht. Auf alle Kanäle kann über das Haltech-CAN-System zugegriffen werden.

Eingänge

• 6 x Analogeingänge (AVI) - Messbereich 0-5 V
• Wählbarer Pull-up-Widerstand 1 kΩ bis 5 V
• 4 x synchronisierte Impulseingänge (SPI) - Reluktor/Digital, Bereich 0-5 V
• Wählbarer Pull-up-Widerstand 1 kΩ bis 5 V

Ausgänge

• 6 x Halbbrückenausgänge (HBO) - 8 A Strom (sink/source)
• 0-100% Tastverhältnis
• Schaltfrequenz 2,2 kHz
• Nicht geeignet für den Einsatz an DBW-Drosseln
• Erfordert Stromversorgung über DC- und Erdungsstifte

Zusätzliche Anschlüsse

• 3 x 5 V Ausgänge (Sensor-Stromversorgung)
• 4 x Sensormasse
• Jeder 5-V-Ausgang und die Sensormasse können während der Verkabelung gepaart werden
