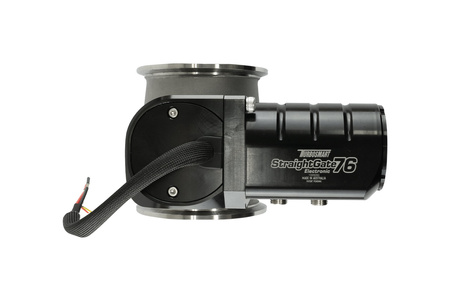

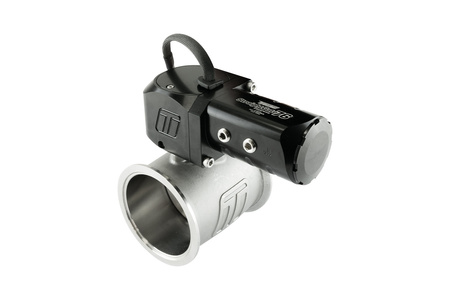

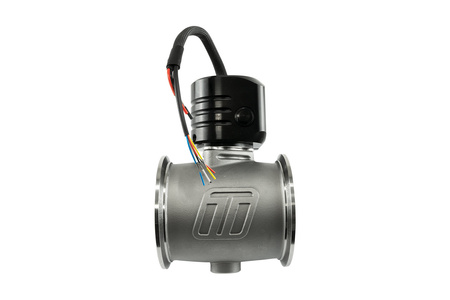

Turbosmart Wastegates Ventil eSG76 Electronic StraightGate Black
Das StraightGate76 von Turbosmart ist das durchflussstärkste externe Wastegate der Welt! Das StraightGate76 ist ein Zero-Offset-Wastegate im Butterfly-Stil, das einen enormen Durchfluss und eine fast linear Kontrolle mit unvergleichlicher Ladedruckregelung über den gesamten Betriebsbereich ermöglicht.
Das elektronische StraightGate76 von Turbosmart ist zum Patent angemeldet und basiert auf dem Erfolg des mehrfach preisgekrönten, weltweit ersten elektronisch betätigten externen Butterfly-Wastegates eSG50. Keine Referenzschläuche, keine Federn und keine Membranen bedeuten eine vollelektronische Steuerung über einen Servomotor und Turbosmarts rückwirkungsfreies Getriebe, was zu einem geringeren Strombedarf und zu einer stabilen Funktion bei hohen Antriebsdrücken führt. Der eSG76 verfügt über integrierte Sensoren, die sowohl die Temperatur des Stellantriebs als auch die Ventilposition analog und digital erfassen. Durch die elektronische Ansteuerung ergibt sich ein größtmögliches Abstimmungsfenster von null Ladedruck (wenn die Krümmerpriorität dies zulässt) bis zum gesamten verfügbaren Ladedruck.
Das Turbosmart StraightGate76 wurde von Grund auf neu entwickelt und intern validiert, um ein neues Niveau der Kontrolle und des Durchflusses zu erreichen, wie es noch nie zuvor in einem Wastegate zu sehen war. Die versatzfreie Drosselklappe wird vom Abgasdruck gleichmäßig auf beide Hälften des Ventils belastet, das sich in der Mitte dreht, was zu einem Ventil führt, das gegen jeden Antriebsdruck selbst ausbalanciert ist. Diese Selbstbalancierung bedeutet, dass weniger Arbeit erforderlich ist, um das Ventil selbst gegen den höchsten Antriebsdruck zu betätigen, und dass ein breiteres Abstimmungsfenster möglich ist, unabhängig davon, wie das Ventil betätigt wird. Der erhöhte Durchfluss wird durch die Effizienz eines Durchgangsventils im Gegensatz zu einem herkömmlichen Sitzventil erreicht, bei dem das Abgas durch das Ventil um 90 Grad gedreht werden muss.
Erhältlich in
Durchgangsventil40
Durchgangsventil50
Durchgangsventil76
Merkmale
76 mm (2,99 Zoll) Schmetterlingsventil mit Nullpunktverschiebung
723.7 CFM / 20,49m3 pro Minute Durchfluss
Klappe und Welle aus Edelstahl (630)
Edelstahl (347) Hauptkörper
Edelstahl (wärmebehandelt 431) V-Band-Klammern
360-Grad-Montageoptionen am V-Band
Taktbare Stellantriebsposition (3 x 120 Grad Optionen)
Vollelektronische Betätigung (Dualer H-Brücken-Eingang)
Onboard (0-5v) Analoger Temperatursensor für den Stellantrieb
Onboard (0-5v) Analoger Ventilstellungssensor
Integrierter (PWM) digitaler Ventilstellungssensor
7-Draht-Kabelbaum mit fliegendem Kabel
Flüssigkeitskühlung für Aktuatorstabilität
