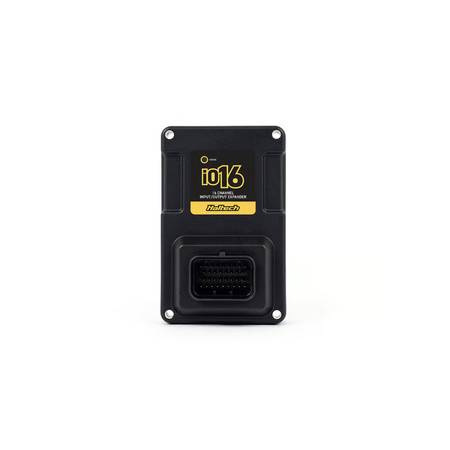

Haltech Nexus IO16 be- és kimeneti bővítő - 16 csatorna

Haltech Nexus IO16 be- és kimeneti bővítő - 16 csatorna

Kompatibilitás

Nexus sorozatú ECU/VCU/Dash és Elite sorozatú ECU-kkal való használatra tervezték. Nem kompatibilis a Platinum sorozatú ECU-kkal.

A készlet tartalma

• IO16 bővítő modul
• Szerelési alkatrészek
• Gyorsindítási útmutató

Kibővített ECU-funkciók

A Haltech Nexus IO16 egy CAN eszköz, amely lehetővé teszi a Haltech Nexus vagy Elite ECU-k bővítését 16 teljesen konfigurálható bemeneti és kimeneti csatornával, amelyek a Haltech CAN rendszeren keresztül érhetők el.

Bemenetek

• 6 x analóg bemenet (AVI) - leolvasási tartomány 0-5 V
• Választható pull-up ellenállás 1 kΩ 5 V-ra
• 4 x szinkronizált impulzusbemenet (SPI) - Reluctor/Digitális, 0-5 V tartományban
• Választható felhúzási ellenállás 1 kΩ és 5 V között

Kimenetek

• 6 x félhíd kimenet (HBO) - 8 A áram (nyelő/forrás)
• 0-100%-os munkaciklus
• Kapcsolási frekvencia 2,2 kHz
• Nem alkalmas DBW fojtószelepeken való használatra
• Tápellátást igényel egyenáramú és tápfeszültség földelő csapok használatával

További csatlakozók

• 3 x 5 V-os kimenet (érzékelő tápellátás)
• 4 x érzékelő földelés
• Bármely 5 V-os kimenet és érzékelőföld párosítható a vezetékezés során
